La Toyota Corolla Verso del 2004 monta un’antenna esterna con base fissata al tetto tramite un dado, collegata all’impianto radio da due connettori. In caso di rottura della base, è stata utilizzata con successo un’antenna proveniente da una Toyota Avensis 3, perché la base e il punto di fissaggio hanno lo stesso aspetto e il numero dei cavi è identico: due.
La sostituzione richiede l’accesso alla parte interna del tetto: bisogna abbassare parzialmente il rivestimento del cielo, rimuovere il dado con una chiave da 22 mm e scollegare i due connettori dell’antenna. L’installazione della nuova antenna segue la procedura inversa dello smontaggio.
Come riconoscere l’antenna della Corolla Verso 2004
L’antenna originale è composta da uno stelo avvitabile e da una base fissata nella parte posteriore del tetto. Il collegamento elettrico alla radio avviene tramite due cavi, mentre la base è bloccata dall’interno con un dado.
Il problema può manifestarsi con una ricezione radio disturbata o intermittente. Quando la base perde rigidità, l’antenna può inclinarsi, ruotare liberamente e infine staccarsi completamente.
Lo stelo avvitabile dell’antenna originale può rimanere in buone condizioni anche quando la base è ormai inutilizzabile.
Sostituzione dell’antenna: accesso alla base
Per svitare la base dell’antenna bisogna abbassare parzialmente il rivestimento del tetto e rimuovere il dado di fissaggio. L’operazione è relativamente accessibile su questo veicolo.

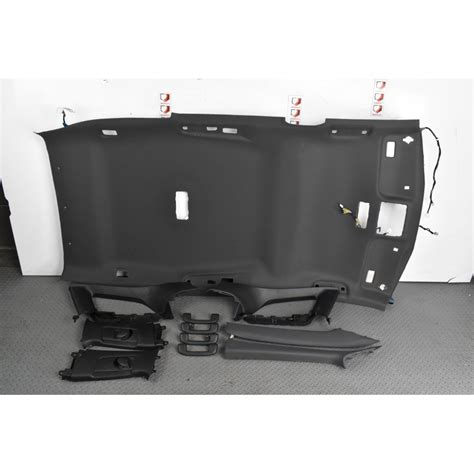

Per prima cosa bisogna aprire il portellone posteriore e individuare le tre clip del rivestimento. Le clip a pressione si estraggono con un movimento verso il basso e non presentano particolari difficoltà.
Il cielo dell’abitacolo deve essere abbassato solo quanto basta per raggiungere la base dell’antenna. È importante non forzare il rivestimento, per evitare di piegarlo o creare una deformazione permanente.
Smontaggio della base dell’antenna
Una volta creato lo spazio necessario, si può inserire la mano e raggiungere il dado di fissaggio dell’antenna. Per svitarlo è indicata una chiave a forchetta da 22 mm.
Il dado deve essere svitato verso sinistra. Dopo averlo rimosso, la base dell’antenna può essere liberata dal tetto.
Per accedere più comodamente ai connettori, si può sganciare la plastica del montante posteriore destro con un movimento laterale verso sinistra.
A questo punto bisogna scollegare i connettori dell’antenna. I connettori sono due e si trovano nella zona interna del montante posteriore.
Perché conviene sostituire la base
Dopo aver aperto la base dell’antenna, la riparazione può risultare antieconomica quando la scheda elettronica presenta ossidazione diffusa.
La vernice protettiva può essere screpolata, alcuni componenti possono essere arrugginiti e una parte della plastica può essersi già staccata. Anche la guarnizione di tenuta può risultare completamente deteriorata, screpolata e friabile.
Se la zona vicino allo stelo era già stata riparata in precedenza, la struttura potrebbe essere ulteriormente indebolita. In queste condizioni, una sostituzione completa della base è più pratica di un intervento di recupero.
Durante lo smontaggio la guarnizione di tenuta può rompersi o sbriciolarsi. Poiché la guarnizione protegge l’apertura del tetto dall’acqua, non deve essere trascurata durante il rimontaggio.
Antenna della Toyota Avensis 3 come ricambio compatibile

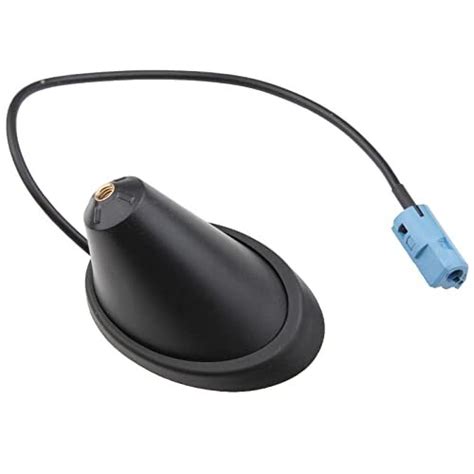

Come ricambio è stata individuata un’antenna proveniente da una Toyota Avensis 3. A livello esterno, la base e la zona di fissaggio risultano uguali a quelle dell’antenna della Corolla Verso.
| Caratteristica | Antenna originale Corolla Verso | Antenna Toyota Avensis 3 |
|---|---|---|
| Forma della base | Uguale | Uguale |
| Punto di fissaggio | Compatibile | Compatibile |
| Numero di cavi | 2 | 2 |
Il confronto tra gli steli può evidenziare differenze di lunghezza, ma la compatibilità principale dipende dalla base, dal fissaggio sul tetto e dai collegamenti elettrici.
La procedura di installazione dell’antenna sostitutiva è analoga a quella di rimozione: si inserisce la base nel foro del tetto, si collega il cablaggio, si avvita il dado dall’interno e si rimontano la plastica del montante e il rivestimento del cielo.
Guarnizione e protezione dall’acqua
Prima di fissare definitivamente la base, è utile applicare una piccola quantità di sigillante nella zona esterna del foro, così da creare un contatto più rigido e affidabile.
Il sigillante deve essere resistente alle alte temperature, perché il tetto dell’automobile può rimanere esposto a lungo alla luce diretta del sole.
L’applicazione deve essere uniforme e limitata alla zona di tenuta, senza ostruire i collegamenti dell’antenna. Lo scopo è impedire infiltrazioni d’acqua nel punto in cui la base attraversa il tetto.
Rimontaggio e verifica del funzionamento
Dopo aver installato la nuova base, bisogna ricollegare entrambi i connettori dell’antenna e assicurarsi che siano inseriti correttamente.
Il dado deve bloccare la base senza deformare il tetto o il rivestimento. Una volta riposizionate la plastica del montante e le tre clip posteriori, è possibile verificare la ricezione radio.
Il risultato atteso è una ricezione radio stabile e un intervento con pochi inconvenienti, perché la sostituzione della base non richiede lo smontaggio completo dell’abitacolo.
★★★★★ Toyota Corolla Antenna Replacement 2006, 2005, 2004
Soluzione provvisoria in caso di foro aperto
Se la base si è staccata e non è possibile installare subito il ricambio, il foro del tetto deve essere chiuso temporaneamente per impedire l’ingresso dell’acqua.
Come soluzione provvisoria si possono applicare diversi strati di nastro adesivo resistente, coprendo completamente l’apertura.
Questa protezione deve essere considerata temporanea: il nastro non sostituisce una guarnizione integra né una sigillatura permanente della base dell’antenna.
Alternative per l’impianto radio
La Toyota Corolla Verso 2 Gen, prodotta dal 2004 al 2009, può anche essere equipaggiata con un’autoradio aftermarket con modulo radio FM ad alta sensibilità e RDS.
Un’autoradio sostitutiva può mantenere i comandi originali al volante tramite il cablaggio appropriato e, in alcuni casi, tramite un’interfaccia CAN-bus.
Alcuni sistemi integrano anche CarPlay e Android Auto wireless, Bluetooth, Wi-Fi, navigazione, applicazioni multimediali e supporto per ricevitori DAB+ esterni.
Il supporto DAB+ può richiedere un’antenna aggiuntiva, quindi non elimina necessariamente la necessità di mantenere in buone condizioni l’antenna esterna originale dell’automobile.
Controlli prima di acquistare il ricambio
- Verificare che la base abbia la stessa forma e lo stesso punto di fissaggio.
- Controllare che siano presenti due cavi, come sull’antenna originale.
- Confrontare la lunghezza e la forma dello stelo.
- Controllare lo stato della guarnizione di tenuta.
- Assicurarsi che i connettori siano compatibili con quelli dell’automobile.
- Verificare che la base non presenti crepe, ossidazione o parti di plastica mancanti.
- Prevedere un sigillante resistente alle alte temperature per proteggere il passaggio nel tetto.
Per la Toyota Corolla Verso del 2004, quindi, il ricambio più importante non è soltanto lo stelo avvitabile, ma l’intero gruppo base-antenna con fissaggio al tetto e due collegamenti elettrici.
