Per Nissan L35 sono disponibili componenti dell’impianto frenante anteriore e posteriore, tra cui ceppi freno, pastiglie, dischi, tubi, pompa freni e cilindretti posteriori. La compatibilità indicata riguarda Nissan L35 2.8D, Nissan L35 3.0 D Fur. d/3000cc e Nissan L35 4.0 D.
La gamma Nissan L35.09 - L45.09 3000 D (01/91->01/93) L35-L45.09 BD30 comprende una serie di pastiglie freno anteriori, un disco freno anteriore ventilato, tubi freno anteriori, una pompa freni e cilindretti freno posteriori.
Compatibilità dei ceppi freno per Nissan L35
Il ricambio è installabile sulle seguenti versioni:
- Nissan L35 2.8D
- Nissan L35 3.0 D Fur. d/3000cc
- Nissan L35 4.0 D.
La compatibilità deve essere verificata in relazione alla versione del veicolo e alla configurazione dell’impianto frenante. Per Nissan L35 sono riportati componenti destinati alla gamma NISSAN L35.09 - L45.09 3000 D (01/91->01/93) L35-L45.09 BD30.
| Versione | Applicazione indicata |
|---|---|
| Nissan L35 2.8D | Ricambio installabile |
| Nissan L35 3.0 D Fur. d/3000cc | Ricambio installabile |
| Nissan L35 4.0 D. | Ricambio installabile |
| NISSAN L35.09 - L45.09 3000 D (01/91->01/93) L35-L45.09 BD30 | Configurazione di riferimento |

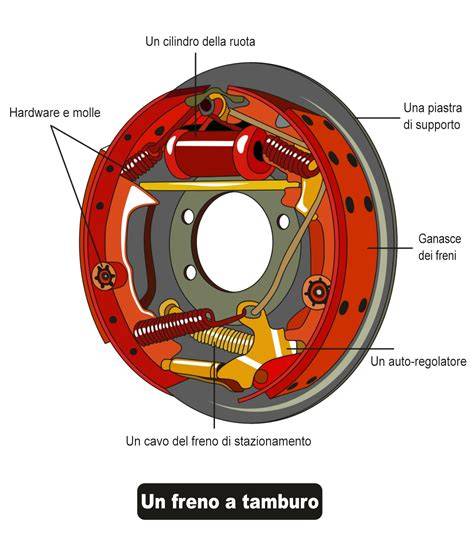

Che cosa sono i ceppi freno
I ceppi freno sono elementi dell’impianto frenante associati al freno a tamburo. I ceppi possono essere disposti internamente o esternamente al tamburo e possono essere: infulcrati, il ceppo è fissato da un lato su un perno che fa da fulcro e dall’altra parte viene azionato contro il tamburo; monofulcro, i ceppi vengono incernierati su un unico perno; multifulcro, ogni ceppo ha il suo perno di rotazione; flottanti, il centro del ceppo è collegato al centro di una leva che da un lato ruota su un fulcro e viene azionata dal lato opposto.
Disposizione e funzionamento
Nel sistema a tamburo il ceppo viene portato a contatto con la superficie interna o esterna del tamburo attraverso un movimento di apertura o di azionamento. Il tipo di fissaggio e il numero dei fulcri influenzano il movimento del ceppo e il modo in cui la forza frenante viene trasferita al tamburo.
- Ceppi infulcrati: il ceppo è fissato da un lato su un perno che fa da fulcro e dall’altra parte viene azionato contro il tamburo.
- Ceppi monofulcro: i ceppi vengono incernierati su un unico perno.
- Ceppi multifulcro: ogni ceppo ha il suo perno di rotazione.
- Ceppi flottanti: il centro del ceppo è collegato al centro di una leva che da un lato ruota su un fulcro e viene azionata dal lato opposto.
Materiale d’attrito dei ceppi freno
Il materiale d’attrito dei ceppi freno determina la superficie che entra in contatto con il tamburo durante la frenata. La superficie del materiale di attrito può essere: uniforme,quando è omogeneo e con soluzione di continuità; intagliato,quando presenta intagli o solchi inclinati.
| Superficie del materiale di attrito | Descrizione |
|---|---|
| Uniforme | quando è omogeneo e con soluzione di continuità |
| Intagliato | quando presenta intagli o solchi inclinati |
Componenti dell’impianto frenante Nissan L35
Per la configurazione Nissan L35.09 - L45.09 3000 D (01/91->01/93) L35-L45.09 BD30 sono elencati diversi componenti dell’impianto frenante, destinati sia all’asse anteriore sia al sistema posteriore.
Pastiglie freno anteriori
SERIE PASTIGLIE FRENO ANTERIORI - 27NI014 M10X1 166.3 X 62 X 16.3 mm.
SERIE PASTIGLIE FRENO ANTERIORI - 27NI014.
Disco freno anteriore
DISCO FRENO ANTERIORE - 26NI005 ventilato ØEST 263 ØINT 96 H 53 S 24 F 6.
Tubi freno anteriori
TUBO FRENO ANTERIORE DX - SX - 54NI033 L 685 mm.
Pompa freni
POMPA FRENI - 09NI003 impianto lucas Ø 1'' 25.40 mm.
Cilindretti freno posteriori
CILINDRETTO FRENO POSTERIORE DX - SX - 10NI022 Ø 1'' 25.40 mm Ø rosone:36 mm.
| Componente | Codice | Specifiche indicate |
|---|---|---|
| Serie pastiglie freno anteriori | 27NI014 | M10X1 166.3 X 62 X 16.3 mm |
| Disco freno anteriore | 26NI005 | Ventilato ØEST 263 ØINT 96 H 53 S 24 F 6 |
| Tubo freno anteriore DX - SX | 54NI033 | L 685 mm |
| Pompa freni | 09NI003 | Impianto lucas Ø 1'' 25.40 mm |
| Cilindretto freno posteriore DX - SX | 10NI022 | Ø 1'' 25.40 mm Ø rosone:36 mm |
Verifica del ricambio
La verifica del ricambio deve tenere conto della versione Nissan L35, della posizione sull’impianto e delle caratteristiche tecniche riportate. La distinzione tra componenti anteriori e posteriori è essenziale perché pastiglie, disco, tubo, pompa e cilindretto appartengono a parti differenti dell’impianto frenante.
Le informazioni tecniche riportate per il ricambio comprendono la tipologia, il lato, lo stato e il codice del ricambio. Tipologia: ricambio usato. Stato ricambio: Buono. Note ulteriori: B4.40(A) 1992 3587. Codice ricambi&co: 015(0001)00022E3.
| Voce | Dato |
|---|---|
| Tipologia | ricambio usato |
| Stato ricambio | Buono |
| Note ulteriori | B4.40(A) 1992 3587 |
| Codice ricambi&co | 015(0001)00022E3 |
Costruttori equipaggiati con ceppi freno
I ceppi freno Alltech sono progettati e realizzati per equipaggiare i veicoli dei più importanti costruttori. Tra questi citiamo: Acerbi; Adige; Astra; Austeras; Bartoletti; Battaglino; Bertoja; BPW; Calabrese; Capperi; Cardi; Carenzi; Colaert; Cometto; CTC; DAF; De Angelis; Fiat-Iveco; Franchin; Fruehauf; Kassbohrer; Lecihenia; MAN; Mercedes; Nissan; Piacenza; Renault-RVI; Rockwell; Rolfo; Rubery Owen-Meritor; Saf-Sauer; Scania; Toyota; Trailor; Viberti; Volvo; Zorzi.
Codici di ceppi freno
Alcuni dei nostri prodotti:
- Ceppi freno Codice S120054
- Ceppi freno Codice S120080
- Ceppi freno Codice S120220
- Ceppi freno Codice S120233
- Ceppi freno Codice S120272
- Ceppi freno Codice S154155
I codici dei ceppi freno devono essere confrontati con la versione del veicolo e con le caratteristiche dell’impianto frenante Nissan L35. La presenza di codici distinti rende necessario verificare l’applicazione specifica prima di associare un ceppo a una determinata configurazione.
