Come smontare la pompa della benzina della Fiat 600

Per smontare la pompa della benzina della Fiat 600 occorre prima scollegare la batteria, ridurre al minimo la pressione e il carburante presente nell’impianto, quindi raggiungere il gruppo della pompa, scollegare i tubi e il connettore elettrico e rimuovere il componente dal serbatoio. La procedura cambia in base alla versione della vettura: la Fiat Seicento 1.1 benzina utilizza una pompa elettrica immersa nel serbatoio, mentre le Fiat 600 d’epoca possono avere una pompa meccanica o un impianto differente.

Prima di iniziare è quindi indispensabile identificare correttamente il modello, l’anno e il motore. Nel materiale relativo alla Fiat 600 sono presenti riferimenti a vetture 1.1 benzina, al motore 187A1000, a versioni del 2005 e a modelli d’epoca come la Fiat 600 D, che non devono essere trattati come se avessero lo stesso sistema di alimentazione.

Quale pompa della benzina monta la Fiat 600

La Fiat Seicento 1.1 benzina è associata al motore 187A1000 e utilizza una pompa del carburante elettrica a immersione, installata all’interno del serbatoio. La pompa a immersione è accessibile dall’abitacolo attraverso un’apertura di servizio, normalmente coperta da un coperchio e situata nella zona posteriore della vettura.

Nel materiale sono presenti riferimenti a “Ricambi usati FIAT SEICENTO 1E 1.1 BENZ- 187A1000”, “RICAMBI FIAT SEICENTO 2007 1100cc BENZINA 187A1000” e “Pompa a immersione Fiat 600 - Doblò”. Questi riferimenti riguardano la famiglia delle pompe elettriche immerse, ma non sostituiscono la verifica del codice e della compatibilità con la vettura specifica.

Le Fiat 600 d’epoca possono invece avere una configurazione diversa. Sono presenti riferimenti a “Pompa benzina Fiat 600 d” e a “Ricambi auto epoca FIAT 600 / FIAT 600D”, perciò la procedura della pompa immersa della Seicento non deve essere applicata automaticamente a una Fiat 600 D o a un’altra versione storica.

Attrezzi e materiali necessari

Per eseguire lo smontaggio servono normalmente utensili manuali, un contenitore per raccogliere la benzina, panni assorbenti e una nuova guarnizione del gruppo pompa, se quella esistente è danneggiata o deformata. È utile avere anche un pennarello per identificare i tubi e una torcia adatta all’uso in officina.

• Chiavi o bussole adatte alle viti del coperchio di servizio;
• cacciaviti per fascette e collegamenti;
• pinze per fascette, se presenti;
• contenitore omologato per il carburante;
• panni assorbenti;
• guanti resistenti agli idrocarburi;
• occhiali protettivi;
• guarnizione nuova del gruppo pompa, se necessaria;
• pompa compatibile con il modello e il motore della vettura.

La presenza di una pompa nuova o usata non è sufficiente per stabilire la compatibilità. Nel materiale compaiono, tra gli altri, “POMPA BENZINA FIAT 600 ANNO 2005 PARI A NUOVO”, “Pompa carburante FIAT 600 benzina” e “Pompa benzina maggiorata Tipo Walbro GSS342 NUOVA”, ma il ricambio deve essere scelto in base al modello esatto, al motore, al connettore, alla pressione di esercizio e alla forma del gruppo installato.

Precauzioni prima di iniziare

La benzina è altamente infiammabile e i suoi vapori possono accumularsi nell’abitacolo o nell’ambiente di lavoro. Eseguire l’intervento all’aperto o in un locale molto ventilato, lontano da fiamme, sigarette, stufe, lampade che producono calore e qualsiasi apparecchiatura capace di generare scintille.

Parcheggiare la vettura su una superficie piana, inserire il freno di stazionamento e spegnere il motore. Scollegare il polo negativo della batteria prima di aprire i collegamenti elettrici della pompa.

Non lavorare con il serbatoio pieno, perché il carburante può fuoriuscire durante la rimozione del gruppo. Tenere a disposizione un contenitore adatto e non utilizzare recipienti improvvisati o non compatibili con la benzina.

Non azionare utensili elettrici vicino al serbatoio aperto e non usare fiamme per illuminare la zona di lavoro. Se l’odore di benzina è molto intenso, se si osservano perdite o se i tubi sono deteriorati, interrompere l’intervento e mettere in sicurezza la vettura.

Come scaricare la pressione dell’impianto

Prima di scollegare i tubi del carburante è necessario eliminare la pressione residua presente nell’impianto. Una procedura comune consiste nel rimuovere il fusibile o il relè della pompa, avviare il motore e lasciarlo funzionare fino allo spegnimento per mancanza di carburante.

Dopo lo spegnimento, attendere alcuni minuti e provare nuovamente ad avviare il motore per verificare che la pressione sia stata ridotta. Spegnere il quadro e scollegare il polo negativo della batteria.

La pressione non deve essere considerata completamente assente soltanto perché il motore si è spento. Quando si allenta un raccordo, coprirlo con un panno e procedere lentamente, così da contenere eventuali residui di carburante.

Accesso alla pompa della benzina sulla Fiat Seicento

Sulla Fiat Seicento con pompa elettrica immersa, l’accesso avviene dall’interno dell’abitacolo, nella zona posteriore. Rimuovere gli oggetti presenti, sollevare il rivestimento del pavimento e individuare il coperchio di servizio.

Pulire accuratamente la superficie intorno al coperchio prima di rimuoverlo. La polvere e la sabbia che cadono nel serbatoio possono contaminare il carburante o danneggiare la nuova pompa.

Rimuovere le viti o gli elementi di fissaggio del coperchio e sollevarlo con cautela. Sotto il coperchio si trovano il connettore elettrico e i tubi collegati alla flangia del gruppo pompa.

Scollegamento del connettore e dei tubi

Prima di scollegare i tubi, fotografare la disposizione dei collegamenti oppure contrassegnare ogni tubo. Questo passaggio aiuta a evitare l’inversione dei raccordi durante il rimontaggio.

Sbloccare il connettore elettrico premendo il fermo previsto e sfilarlo senza tirare i cavi. Se il connettore è sporco o ossidato, pulirlo con un prodotto specifico per contatti elettrici e lasciarlo asciugare prima del rimontaggio.

Allentare le fascette dei tubi e sfilarli dai raccordi della pompa. Tenere pronto un contenitore per raccogliere la benzina residua e chiudere temporaneamente i tubi in modo da limitare la fuoriuscita del carburante.

Non forzare i tubi rigidi o induriti. Un tubo danneggiato può provocare una perdita dopo il rimontaggio, anche se la pompa è stata installata correttamente.

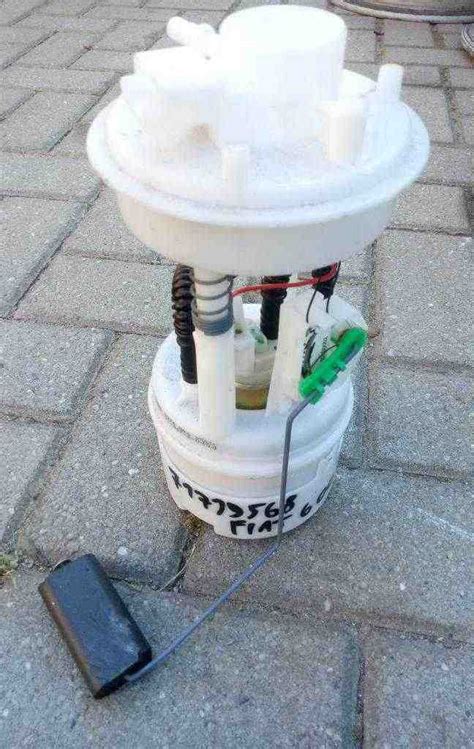

Rimozione della flangia e del gruppo pompa

Una volta scollegati connettore e tubi, rimuovere l’anello di fissaggio o gli elementi che bloccano la flangia del gruppo pompa. La flangia può essere fissata con un anello filettato oppure con un sistema di bloccaggio che varia in base alla versione.

Se è presente un anello di plastica, non colpirlo con utensili che possono produrre scintille. Utilizzare un attrezzo adatto oppure una chiave specifica, applicando una forza progressiva e controllata.

Quando il fissaggio è allentato, sollevare lentamente la flangia e il gruppo pompa. Il pescante e il galleggiante possono essere ingombranti e il galleggiante potrebbe urtare l’apertura del serbatoio.

Estrarre il gruppo inclinato quanto basta per non piegare il braccio del galleggiante. Lasciare sgocciolare la benzina nel serbatoio prima di appoggiare il componente su un panno pulito.

Controllo dei componenti dopo lo smontaggio

Dopo aver estratto la pompa, controllare la guarnizione della flangia, il filtro a rete, i tubi interni, il connettore elettrico e il galleggiante del livello carburante. Una guarnizione schiacciata, tagliata o indurita deve essere sostituita.

Verificare che il filtro a rete non sia ostruito da sporco o depositi. Un filtro intasato può ridurre la portata del carburante e provocare difficoltà di avviamento, vuoti in accelerazione o spegnimenti.

Controllare il galleggiante e il suo braccio senza piegarli. Se il galleggiante si blocca o il braccio viene deformato, l’indicatore del livello carburante può segnare in modo errato.

Esaminare i terminali elettrici per individuare ossidazione, plastica surriscaldata o contatti allentati. Se il connettore presenta segni di bruciatura, la sostituzione della sola pompa potrebbe non risolvere il problema.

Installazione della pompa sostitutiva

Confrontare il gruppo nuovo con quello rimosso prima dell’inserimento nel serbatoio. Devono corrispondere la forma della flangia, la posizione dei raccordi, il connettore elettrico, il pescante e il sistema di fissaggio.

Montare la guarnizione nella posizione corretta e inserire il gruppo nel serbatoio seguendo l’orientamento originale. Prestare attenzione al galleggiante, che deve entrare senza essere forzato o piegato.

Serrare l’anello o gli elementi di fissaggio in modo uniforme. Un serraggio insufficiente può causare perdite di carburante, mentre un serraggio eccessivo può danneggiare la flangia o la guarnizione.

Ricollegare i tubi rispettando la disposizione originale e fissare le fascette. Collegare il connettore elettrico fino allo scatto del fermo, quindi reinstallare il coperchio di servizio e il rivestimento del pavimento.

Controlli dopo il rimontaggio

Ricollegare il polo negativo della batteria e installare nuovamente il fusibile o il relè della pompa. Prima di avviare il motore, portare il quadro in posizione di accensione per alcuni secondi senza avviare, quindi spegnerlo e ripetere l’operazione più volte.

Questa procedura permette alla pompa di riempire il circuito. Controllare attentamente la flangia, i raccordi e i tubi per verificare che non compaiano gocce o tracce di benzina.

Avviare il motore soltanto dopo aver verificato l’assenza di perdite. Lasciare il motore al minimo e controllare nuovamente la zona della pompa.

Durante il primo giro di prova prestare attenzione a difficoltà di avviamento, vuoti, funzionamento irregolare, odore di benzina e indicazioni anomale del livello carburante. In presenza di una perdita, spegnere immediatamente il motore e scollegare la batteria.

Indicazioni per le Fiat 600 d’epoca

La procedura descritta per la pompa elettrica immersa non è necessariamente applicabile alle Fiat 600 d’epoca. Il riferimento alla “Pompa benzina Fiat 600 d” indica una configurazione distinta, che deve essere identificata prima di smontare qualsiasi componente.

Su una versione storica la pompa può essere collocata nel vano motore e collegata meccanicamente al motore, anziché essere installata nel serbatoio. In questo caso occorre individuare i tubi di ingresso e uscita, raccogliere il carburante residuo e rimuovere i fissaggi della pompa rispettando la configurazione originale.

Le vetture d’epoca possono presentare tubi, guarnizioni e raccordi in condizioni diverse da quelle di una vettura moderna. Prima del rimontaggio è quindi necessario controllare lo stato delle linee del carburante e sostituire i componenti deteriorati.

Non utilizzare automaticamente una pompa destinata alla Seicento 1.1 su una Fiat 600 D. La compatibilità deve essere verificata in base alla versione, al tipo di alimentazione e al sistema originale della vettura.

Problemi frequenti durante lo smontaggio

Un problema comune è l’anello di fissaggio bloccato dalla sporcizia o dall’ossidazione. Prima di applicare forza, pulire la zona e assicurarsi che tutti gli elementi di bloccaggio siano stati rimossi.

Un altro problema riguarda i tubi induriti dal tempo. Se il tubo non si sfila, non torcerlo con violenza e non utilizzare fiamme o fonti di calore vicino al serbatoio.

Se la pompa non si attiva dopo il rimontaggio, controllare nell’ordine il fusibile, il relè, il connettore, la massa, la polarità e la corretta installazione dei tubi. La mancata pressione può dipendere anche da un filtro ostruito o da un raccordo non fissato.

Se il motore parte ma si spegne subito, verificare che il gruppo pompa sia completamente inserito, che la guarnizione non sia fuori sede e che i tubi non siano invertiti o piegati. Se l’indicatore del carburante non funziona, controllare il connettore e il galleggiante.

Compatibilità dei ricambi

Nel materiale sono indicati diversi ricambi e componenti riferiti alla Fiat 600, alla Fiat Seicento 1.1 benzina e a versioni d’epoca. Sono presenti, tra gli altri, “Pompa carburante FIAT 600 benzina”, “Pompa benzina Fiat 600 d”, “POMPA BENZINA FIAT 600 ANNO 2005 PARI A NUOVO” e “Pompa a immersione Fiat 600 - Doblò”.

Le descrizioni commerciali non bastano per verificare l’idoneità del ricambio. Prima dell’acquisto o dell’installazione occorre confrontare il componente con quello smontato e controllare il codice motore, l’anno, il connettore, i raccordi e il sistema di fissaggio.
